绘骨绘影：创新多功能术前设计产品，术前模板

对于具有“三高”要求（患者要求高、手术风险高、操作要求高）的骨科手术而言，术前设计显得必不可少。术前设计的过程就像是一次手术的彩排，准确的术前设计是提升手术安全性和获得优良手术效果的保证。

绘骨绘影CEO余刚告诉动脉网：“目前，我国骨科行业市场规模已达到600亿，但其中术前设计门槛较高，全国覆盖率不足3%。”

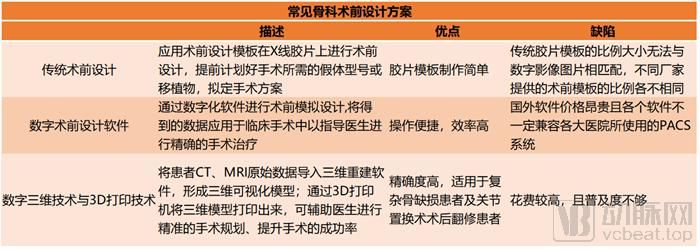

结合现有临床术前设计方案可以看出，数字化软件在实际应用中优势明显，但如何做得好、做得实惠、做得大，是摆在企业面前的问题。

绘骨绘影是一个专注于骨科手术术前设计解决方案的团队，面向骨科医生、医院提供基于数字模板匹配技术及长节段X片摄影技术的新一代骨科术前设计产品和云服务平台。现已入驻北大医学科技成果转化与创新创业中心（以下简称“北大医学科创中心”）。

北大医学科创中心是北大医学部为医学科技创新提供全方位服务的成果转化与创新创业平台。成立至今，北大医学科创中心已经为几十家全国优质医疗创业项目提供孵化，并成功吸引了十多家顶级医疗创业项目入驻，不断助力创业项目走向新的征程。

一台DR机引发的创业

就像被称为“一个馒头引发的血案”的影片《无极》一样，绘骨绘影项目的组建也可以被称为“一台DR机引发的创业”。

骨伤专业硕士出身的余刚，曾在深圳做过医疗开发项目，创立过两家公司。而现在的余刚，是一名住院医师，也是绘骨绘影团队的CEO。让余刚产生创立绘骨绘影想法的，正是一台故障的双板DR机。

某次和余刚同一科研小组的成员在一家医院科室进行规培，恰巧这家医院的双板DR机出现了故障。DR机，即直接数字化X射线摄影系统，是患者检查的常规项目，也是医院运营不可或缺的重要一环。

大多双板DR机都造价昂贵且维修费用不菲，而科研小组中有许多擅于做研发的成员，于是科研小组团队决定自主解决DR机故障的问题。随后，团队利用医院已有的普通DR机开发软件解决了拍片问题，而这正好是后来绘骨绘影开发的拼立得产品的雏形。

随着对行业的深入了解，余刚意识到骨科术前设计的好坏决定着手术的质量和术后恢复情况。于是余刚决定深挖术前设计产品，并创建了绘骨绘影项目，规划骨科术前设计整体方案。

目前，绘骨绘影团队已经汇聚了来自于软件、管理、临床、财务等多个领域的优秀人才，团队的指导老师和技术专家都是各自领域的顶尖人物，其中杨凤云教授、涂宏教授均拥有多年的骨科临床经验。来自于北大医学部第四临床医学院的国内骨科翘楚徐辉教授和柳剑主任则是绘骨绘影的行业顾问。

拼、绘、截三角度入手，

解决术前设计“难贵差”

针对广大基层医院面临的骨科术前设计问题，绘骨绘影基于“术前设计，精准医疗”的理念，采用软件+辅助硬件的形式，围绕着术前设计，为骨科医生提供多功能术前设计服务。

一键实现分段X线片拼接

通常医生在对患者进行骨科疾病检查时，会采用X线片拍摄的方式获知患者病情，其中能够实现全长位X片拍摄的DR机不仅可以精确测量骨骼的长度，而且对于判断力线和解剖学角度也具有不可替代的优势。然而对大多基层医院而言，全长位DR机普遍价格昂贵，且还需考虑维护成本。买还是不买，这是一个问题。

对此，绘骨绘影团队开发了DR机拍摄辅助架和长节段X片精准拼接软件——拼立得。这款DR机拍摄辅助架在制造上采用了强力碳纤维复合材料，不会影响最终成片效果。拍摄过程中患者需站立在辅助架内部，医生则使用普通X光机得到分段X线片。

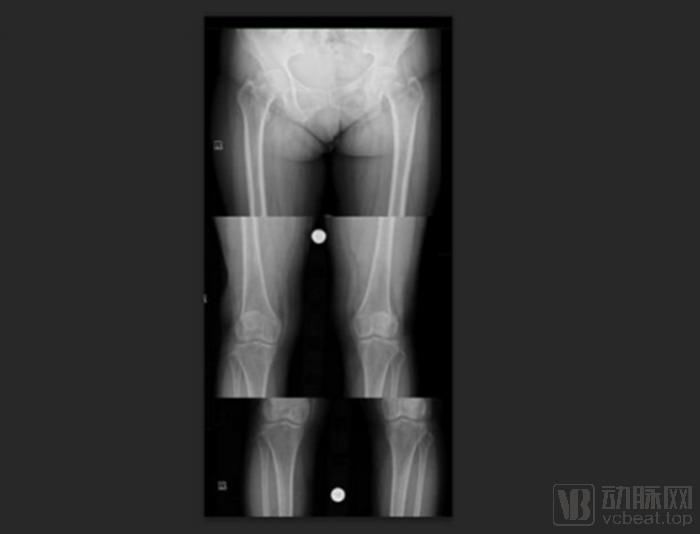

将采集得到的分段X线片导入拼立得软件后，即可一键完成图片的无缝拼接，且得到的拼接图像与全长位DR机相比基本一致。

术前模拟截骨，预先获取截骨量

对于需要开展截骨手术的医生而言，通常需要预先获取手术截骨量，而通过绘骨绘影开发的截立得软件可以实现以下几点：

测量骨骼的解剖角度；

计算术前负重线(WBL)和规划目标WBL；

自动计算截骨矫正角度、楔块高度、切锯深度与脚长变化；

设定期望WBL，矫正角度，缺口高度，MPTA或LDFA，提供开放(open)或闭合(close)、内侧(medial)或外侧(lateral)截骨；

模拟截骨调整后结果。

经验证，截立得可适用于全膝关节置换术、单髁膝关节置换术、胫骨高位截骨术、脊柱侧弯矫形术在内多种手术的术前模拟。
